(27.2.2008)In
der Elektroinstallation sind Leerrohre heutzutage Standard. Denn in Gebäuden mit
häufig wechselnder Nutzung müssen nicht selten Kabel neu verlegt oder umgelegt
werden, um den Nutzungsanforderungen gerecht zu werden. Dabei erfordert neben
der Elektrizitätsversorgung vor allem die moderne, sich schnell entwickelnde
Kommunikationstechnik maximale Flexibilität für die Zukunft. Leerrohre sind hier
eine bewährte Hilfe. Sie führen durch weite Teile eines Gebäudes und werden in
der Regel auch durch Brandwände geleitet, die nach dem Abschottungsprinzip dazu
dienen, die Ausbreitung von Bränden in Gebäuden zu verhindern. Leerohre gehören
hier natürlich zu den möglichen Brandübertragungswegen. Sie müssen deshalb mit
entsprechenden Brandschutzsystemen gegen das Durchdringen von Feuer abgesichert
werden.

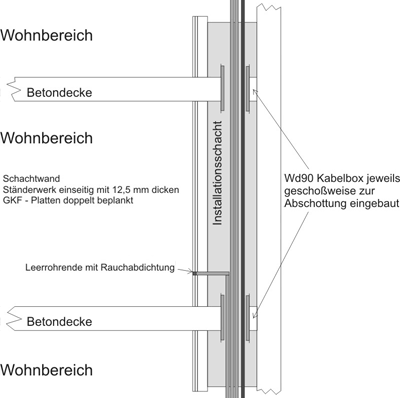

Schemadarstellung: Brandabschottung von
Leerrohren
Herkömmliche Systeme zur Abschottung von Kabeldurchführungen mit
Mörtel oder Mineralfaserplatten kommen dabei nur bedingt in Frage, da die
Leerrohre in jedem Geschoß aufgetrennt und abgedichtet werden müssen - und das
ist dann endgültig. Wird ein Leerrohr durch ein Schott geführt, sollte der
Innenraum des Rohres jedoch offen bleiben, damit nachgezogen werden kann. Das
Schott muss also in der Lage sein, diese Öffnung im Brandfall innerhalb kurzer
Zeit selbständig und sicher zu schließen.
Die von der Firma Wichmann Brandschutzsysteme aus Attendorn
entwickelten und seit mehr als 20 Jahren bewährten Kabelboxen WD90 "System
Wichmann" sind eines der wenigen zugelassenen Abschottungssysteme, die diesen
Anforderungen gerecht werden.
Kabelboxen WD90 sind Stahlblechkästen, die innenseitig mit
Brandschutzpaketen ausgekleidet sind. Die Kästen können in Wänden und Decken (WD)
eingesetzt werden. Sie bleiben im Innenraum offen, verschließen die Öffnung erst
im Brandfall und haben eine Feuerwiderstandsdauer von 90 Minuten (S90).
Das in den Brandschutzpaketen eingesetzte Palusol hat laut
Wichmann gegenüber anderen Brandschutzmaterialien den Vorteil, dass es schon ab
ca. 100°C aufbläht und damit auch bei Schwelbränden mit geringerer
Wärmeentwicklung Schutz bietet.
Die Kabelboxen WD90 "System Wichmann" sind vom Deutschen
Institut für Bautechnik bauaufsichtlich unter der Nummer Z-19.15-202 zugelassen.
Es können ...
alle Arten von Kabel ohne Begrenzung des Durchmessers sowie
starre und flexible Kunststoffleerrohre nach
DIN EN 50086 bis zu einem Durchmesser von 63 mm
... durchgeführt werden. Der Innenraum kann zu 100% belegt werden und es
müssen keine Kabelabstände beachtet werden.

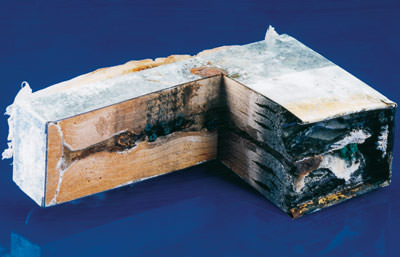

Querschnitt durch eine Box nach einem
Brandversuch
Die Möglichkeit Leerrohre abzuschotten, bietet einige Vorteile: Unzugängliche
Stellen in Versorgungsschächten müssen nur noch einmalig abgeschottet werden.
Aufwendige Instandsetzungsarbeiten bei Nachinstallation von Kabeln entfallen
vollständig. Neue Kabel werden einfach durch die installierten Leerrohre gezogen
und die Abschottung selbst muss nie zerstört werden.
